ESPA 4.4.4

  • Januar 26, 2022
  • ESPA, Interface

ESPA 4.4.4 Protokoll

Im Jahre 1984 definierte die European Selective Paging Manufacturer's Association – kurz ESPA – die Datenschnittstelle ESPA 4.4.4 zur Anbindung von Host-Systemen an Personenruf-Funkanlagen bzw. Paging-Systeme.

Diese Schnittstelle wurde sowohl von den Rufsystemherstellern, als auch von den Herstellern der Paging-Systeme implementiert und entwickelte sich zum Standard-Interface zur Realisierung von Pflege- bzw. Notrufen an mobiles Pflegepersonal.

Später wurde ESPA 4.4.4 auch von Siemens und anderen Herstellern übernommen um die Anbindung von Sicherheitsanlagen (BMA, EMA…), Lichtrufsystemen (GETS, Tyco…) und Gebäudeleitsystemen (Honeywell, Sauter…) zu Alarmservern via ESPA 4.4.4 Protokoll zu implementieren.

ESPA 4.4.4 Verbindungsarten

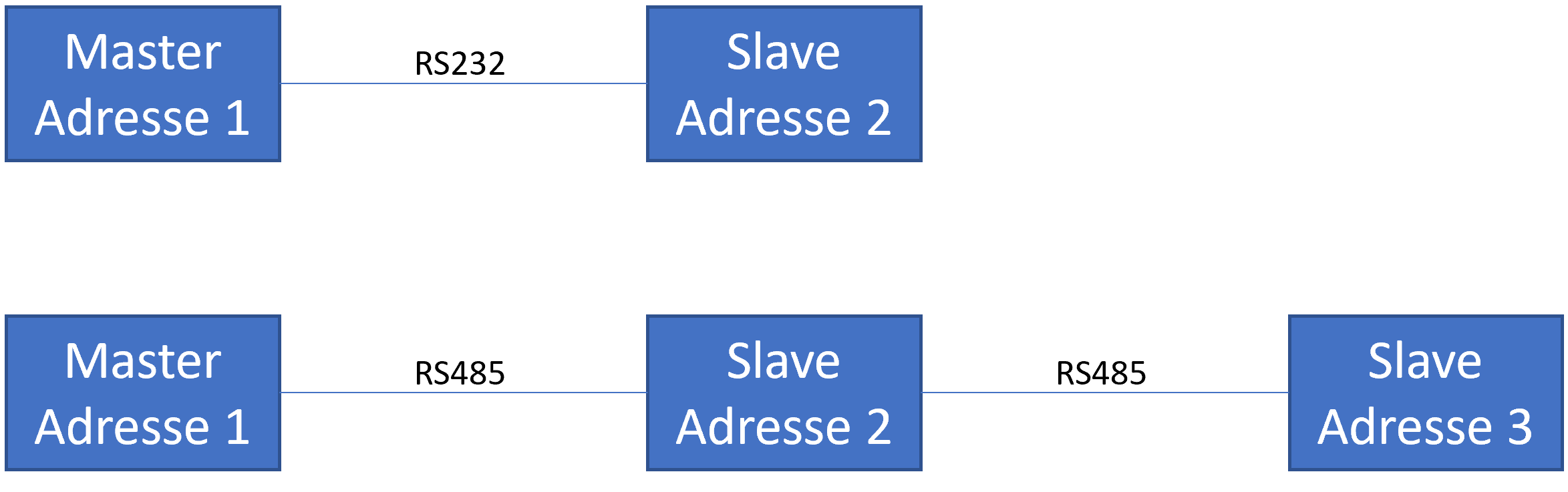

Es ist möglich die Verbindung zwischen Zentralen (Master) und Clients (Slave) via Direkt-Verbindung (RS232) oder via BUS-Verbindung (RS484) aufzubauen. Dabei hat der Master immer die Adresse 1 und alle weiteren Slaves eine Adresse höher als 1 beginnend mit 2.
ESPA 4.4.4. Verbdingsarten Master Slave

ESPA 4.4.4 Kabelverbindung

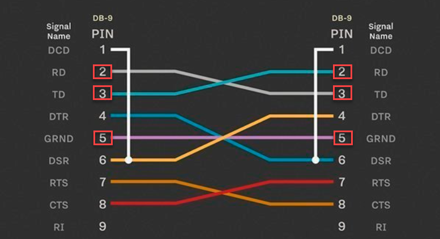

Bei einer RS232 Verbindung werden immer die PIN 2, 3 und 5 belegt. 2 = RD, 3 = TD und 5 = GRND. Die PIN 2 und 3 müssen immer gekreuzt sein. Man spricht hier von einem Null Modem Kabel.
ESPA 4.4.4. Nullmodem Kabel Pin Belegung

ESPA 4.4.4 Parameter

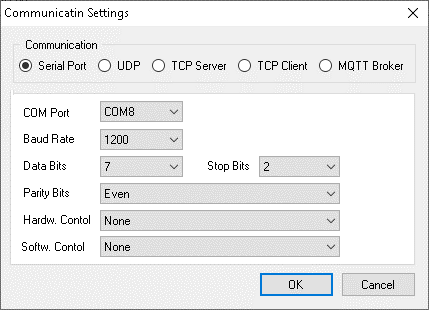

Folgende Einstellungen müssen auf beiden Seiten 1-1 exakt gleich eingestellt werden.
ESPA 4.4.4. RS232 COM Port Settings

ESPA 4.4.4 Falsche Parameter

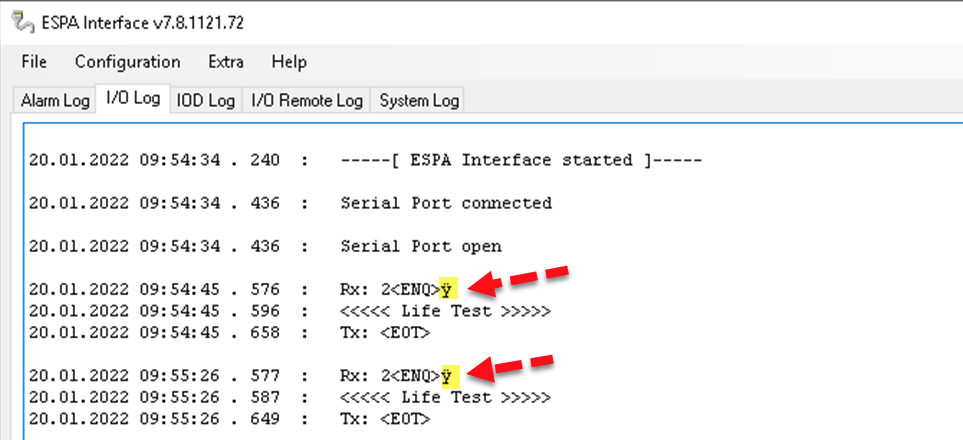

Wenn die RS232 Parameter nicht exakt übereinstimmen, können unlesbere Zeichen übermittelt werden.
ESPA 4.4.4. RS232 Hieroglyphen

ESPA 4.4.4 Polling

In der Regel wird ein Polling eingestellt.

Der Master sendet regelmässig ein 2<ENQ> zum Slave. Der Slave antwortet hier mit dem ASCII Zeichen <EOT>

Fällt ein Polling zwischen Master und Slave aus, wird auf dem Alarmserver ein Alarm abgesetzt.

ESPA Polling Standard

ESPA 4.4.4. Polling ESPA Standard

Beispiel Polling Siemens Desigo

ESPA 4.4.4. Polling Siemens Desigo Beispiel

Beispiel Polling Gets alte Anlagen

ESPA 4.4.4. Polling Gets alte Zentralen

ESPA 4.4.4 Alarm

Der Master übermittelt zum Alarmserver ein Brandalarm Ereignis.

ESPA Polling Standard

ESPA 4.4.4. ESPA Alarmmeldung
